分體式超聲波熱量表
一、概述：

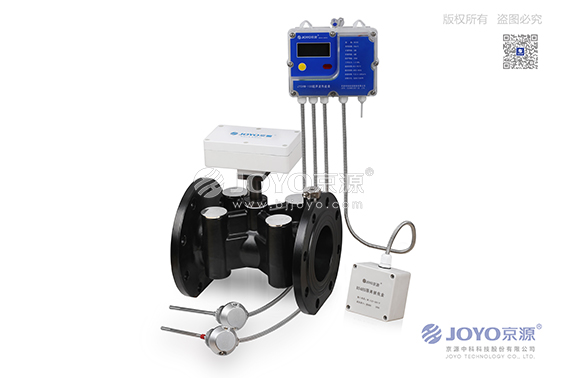

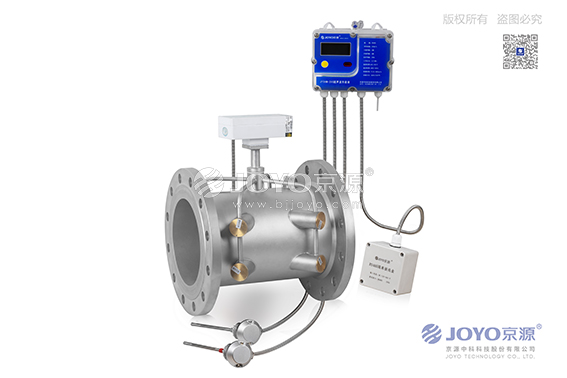

京源分體超聲波式熱量表是將積分儀與管段采用有線的方式進行分離，使用戶在查詢表內信息時更加便捷，并且在惡劣的環境下可保護積分儀不受損壞，整體依然保持正常運行，另表體增加壓力測試點，可外接壓力表/壓力變送器觀測實時運行壓力，適用于管網、樓棟用表、公共建筑及環境惡劣等相關供熱項目應用。
二、產品特點：
·采用美國TI公司MSP430系列16位微處理器，先進的微功耗設計保證使用壽命；
·冷、熱計量一體，適用集中供熱和中央空調系統；
·分體、純不銹鋼表體，IP68防護設計，表體管段結構簡單，無機械部件，不易堵塞、磨損，壓損小；
·具備單聲道及多聲道檢測方式，測量范圍更寬，計量精準度更高，運行可靠；
·完善的信息及歷史（24個月以上）存儲和報警功能，方便數據查詢與操作；
·適用于高溫度、高溫差供暖熱量計量，安裝要求低，位置、方式靈活，方便現場施工；
·基表配備壓力接口，可增加壓力表及壓力變送器進行檢測；
·多種通訊方式，支持MBUS、RS-485、紅外、無線接口及多種通訊協議。
三、技術參數：
|
公稱口徑 |
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
工作電壓 |
V |
3.6V（鋰電池） |
|||||||||||||
|
靜態功耗 |
μA |
≤10 |
|||||||||||||
|
通訊功耗 |
mA |
≤10 |
|||||||||||||
|
電池壽命 |
年 |
≥8 |
|||||||||||||
|
準確度 |
級 |
2 |
|||||||||||||
|
壓力損失 |
MPa |
≤0.025 |
|||||||||||||
|
工作壓力 |
MPa |
≤2.5 |
|||||||||||||
|
適用范圍 |
|
冷、熱計量兩用 |
|||||||||||||
|
防護等級 |
|
IP65、IP68 |
|||||||||||||
|
溫傳類型 |
|
PT1000 |
|||||||||||||
|
溫度范圍 |
℃ |
4～130 |
|||||||||||||
|
溫差范圍 |
K |
2～75 |
|||||||||||||
|
常用流量qp |
m3/h |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
800 |
1000 |
|||
|
最大流量qs |
m3/h |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
1600 |
2000 |
|||
|
最小流量qi |
m3/h |
0.15 |
0.25 |
0.4 |
0.6 |
1 |
1.5 |
2.5 |
4 |
6 |
8 |
10 |
|||
|
顯示位數 |
|
8位LCD |
|||||||||||||
|
使用環境 |
|
A類（5～55）℃/B類（-25～55）℃），≤93%RH
|
|||||||||||||
|
安裝位置 |
|
根據用戶要求設置進水或回水安裝 |
|||||||||||||
|
安裝方式 |
|
水平/垂直（下進水） |
|||||||||||||
|
溫傳線長 |
m |
3（可根據需求定制） |
|||||||||||||
四、外形尺寸：
|
公稱口徑 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
儀表長度 |
mm |
200 |
200 |
225 |
250 |
250 |
300 |
355 |
450 |
500 |
500 |
550 |
|
儀表寬度 |
175 |
185 |
200 |
220 |
250 |
285 |
340 |
410 |
460 |
520 |
580 |
|
|
儀表高度 |
230 |
240 |
270 |
290 |
370 |
400 |
470 |
410 |
445 |
490 |
580 |
|
|
連接方式 （法蘭） |
|
4-M16 |
4-M16 |
8-M16 |
8-M16 |
8-M16 |
8-M20 |
12-M20 |
12-M24 |
12-M24 |
16-M24 |
16-M28 |
