超聲波水表

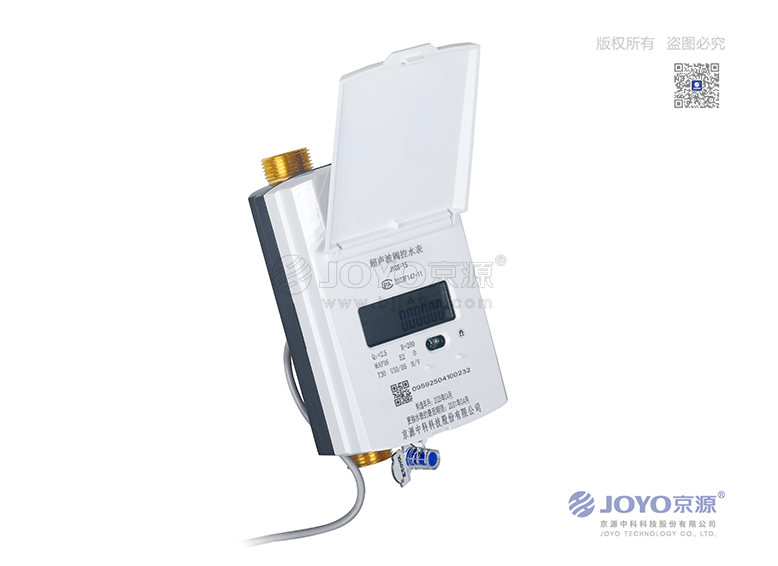

超聲波閥控水表 JYCS-15~40
JYCS型超聲水表是基于超聲波時差原理進行流量測量和顯示的新型電子水表。用來計量流經自來水管道水的瞬時流量和累計總量。
產品類別：產品中心
產品類型：水表
傳輸方式：no
JYCS型超聲水表是基于超聲波時差原理進行流量測量和顯示的新型電子水表。用來計量流經自來水管道水的瞬時流量和累計總量。
產品具有如下特點：
1、采用超聲測量原理，表中無活動部件，工作可靠，適應于復雜條件下的計量；
2、計量、傳輸一體化結構設計，安裝方便；
3、具有不滿管及空管（無水）、流量傳感器故障、流量超量程、欠電壓報警等多種報警提示功能；
4、具有數據存儲功能，自動保存最近24個月抄表歷史數據；
5、具有遠程傳輸功能，通訊方式包括M-BUS、RS485有線傳輸和NB-IoT無線傳輸，用戶可按實際需求選用。
二、技術性能
1．執行標準及規程
GB/T 778-2018《飲用冷水水表和熱水水表》
CJ/T 434-2013《超聲波水表》
CJ/T 535-2018《物聯網水表》
JJG 162-2019《飲用冷水水表》
2．技術參數表
|
項目 |
單位 |
參數 |
|||||
|
公稱口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
|
|
常用流量（Q3） |
m3/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
|
流量 范圍
|
R（Q3/Q1） |
125/200/400/500 |
|||||
|
Q2/Q1 |
1.6 |
||||||
|
Q4/Q3 |
1.25 |
||||||
|
準確度等級 |
2級 |
||||||
|
壓力損失 |
△P 40 |
||||||
|
最大工作壓力 |
1.6MPa（默認），超出此范圍需訂貨時提出 |
||||||
|
溫度等級 |
T30，超出此范圍需訂貨時提出 |
||||||
|
流動剖面敏感度等級 |
U10/D5 |
||||||
|
環境嚴酷度等級 |
B級/O級 |
||||||
|
電磁環境條件 |
E1/E2 |
||||||
|
顯示器 |
10位LCD+ 提示符 |
||||||
|
流量顯示范圍 |
5位小數 |
0.00000~99999.99999m3 |
|||||
|
4位小數 |
100000.0000~999999.9999m3 |
||||||
|
3位小數 |
1000000.000~9999999.999m3 |
||||||
|
安裝方式 |
水平或垂直 |
||||||
|
通訊接口 |
光學接口 |
波特率：2400bps |
|||||
|
RS-485 |
波 特 率：2400bps,4800bps,9600bps可選（默認9600bps） 校驗方式：偶校驗，無校驗，奇校驗可選（默認無校驗） 通訊協議：CJ/T 188協議（默認），MODBUS協議（可選） 供 電：DC（12～24）V |
||||||
|
M-BUS |
波 特 率：2400bps 校驗方式：偶校驗 通訊協議：CJ/T 188協議（默認），MODBUS協議（可選） （需要外供電時需訂貨時提出） |
||||||
|
NB-IoT |
頻段：B3/B5/B8 通訊協議：內部協議（默認） |
||||||
|
4G Cat.1 |
頻段：B3/B5/B8 |
||||||
注：實際見表上參數。
3.外形尺寸
|
類型 |
公稱 口徑 |
長L |
寬W |
高H |
連接螺紋 |
|
|
mm |
水表 |
接管 |
||||
|
閥控 |
DN15 |
165 |
99 |
96 |
G3/4B |
R1/2 |
|
DN20 |
195 |
99 |
101 |
G1B |
R3/4 |
|
|
DN25 |
225 |
99 |
107 |
G1 ? B |
R1 |
|
|
注：外形尺寸只做參考，具體以實物為準。 |
||||||
