通斷時間面積法
通斷時間面積法熱計量系統
通斷時間面積法熱計量系統是一種按建筑物整體計量熱量按用戶供熱面積和供熱時間分?jǐn)偀崃康臒嵊?jì)量系統方案。 該系統計量整座建筑物的采暖耗熱量，建筑物內各用戶根據采暖需要調節供暖室溫，采暖控制閥采用通斷方式控制室溫平衡，用戶的用熱量根據用戶的采暖面積和供暖通斷時間計算分?jǐn)偂?/p>
產品類別：產品中心
產品類型：熱計量系統
傳輸方式：no
系統簡介
通斷時間面積法熱計量系統是一種按建筑物整體計量熱量按用戶供熱面積和供熱時間分?jǐn)偀崃康臒嵊?jì)量系統方案。
該系統計量整座建筑物的采暖耗熱量，建筑物內各用戶根據采暖需要調節供暖室溫，采暖控制閥采用通斷方式控制室溫平衡，用戶的用熱量根據用戶的采暖面積和供暖通斷時間計算分?jǐn)偂?/span>
該系統集成了計算機技術、通訊技術、信息技術、網絡技術、數據庫管理技術、自動控制技術、供熱水力平衡技術、節能技術等技術于一體，為供熱系統運行管理節能和分戶熱計量提供了系統解決方案。
該系統適用于室內供暖系統應為共用立管為雙管制的分戶獨立供暖系統，既可應用于新建集中供熱住宅的分戶熱計量，也可應用于既有建筑供熱住宅的熱計量節能改造。既適用于散熱器采暖系統，也適用地板采暖系統。
該系統方案還同時集成熱網能源管理系統方案，包括換熱站及熱源節能改造方案、供熱管網水力平衡改造方案、熱網監控調度方案等，實現供熱節能目標。
系統原理
通斷時間面積法熱計量系統的工作原理是：在建筑物熱力入口安裝熱量表，計量采暖期內整座建筑物的耗熱量；在采暖用戶室內安裝室溫控制器調節采暖室溫，各用戶的分支管路上安裝通斷控制器控制供熱通斷時間達到控制室溫平衡；系統依據各用戶的采暖面積和累計供熱通斷時間計算分?jǐn)偨ㄖ锵牡目偀崃俊?/span>

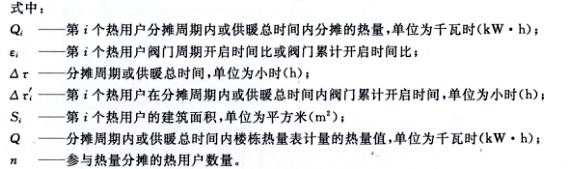

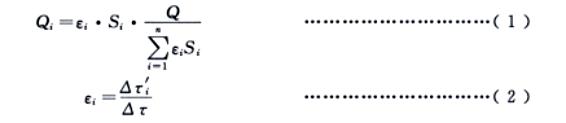

熱量分?jǐn)傆?jì)算公式：
功能描述
1）、系統功能：集供熱計量、控制、計費、節能等多功能于一體；
2）、計量分?jǐn)偣δ埽喊?/span>樓棟計量采暖總耗熱量，按用戶采暖期室溫時間函數結合采暖面積分?jǐn)偪偤臒崃浚胶侠恚?/span>
3）室溫調控功能：用戶室溫按需設置，自動/手動調節控制供熱狀態，實現室溫平衡控制，保障用戶用熱節能；
4）遠傳監控功能：實時遠程監控、管理供熱系統及用戶供熱運行狀態；
5）異常報警功能：系統設備異常防護、監視功能保障系統安全穩定；
6）本地顯示查詢功能：采集計算器配置本地顯示液晶觸摸屏，實現用戶及供熱信息的現場查詢，方便調試、運行、維護；
7）數據共享功能：數據遠距離傳輸至管理平臺服務器，可與供熱管理部門或金融收費部門實現數據共享，易于管理、收費等；
設備、恒壓或恒流供水設備，熱網運行監控、調度系統等。
方案技術特點
1、 集計量、控制、計費、節能于一體；
2、 樓棟計量、按戶分?jǐn)偅胶侠恚?/span>
3、 集成水力平衡及供熱節能技術，供熱系統有效節能；
4、 智能溫控、室溫調節，保障用戶用熱節能；
5、 實時遠程監控、管理供熱系統及用戶供熱運行狀態；
6、 系統設備異常防護、監視功能保障系統安全穩定；
7、 集成無線、總線、公網等多種通訊方式，系統網絡靈活可靠；
8、 系統管理平臺及客戶端軟件模塊化設計，功能強大，使用方便，利于升級；
9、 強大的數據處理及數據挖掘技術為供熱運行提供安全可靠的運行數據，提高供熱管理水平；
10、 系統開放式接口，可與其他智能化系統共享數據、協調工作、聯動控制；
11、 適用不同價格及收費管理模式，管理方便；
12、 設計、施工、運行、維護、升級、操作簡單方便，投資小，性價比高；
系統結構組成
通斷時間面積法熱計量系統主要由戶內結構、樓棟結構、管理系統三部分結構組成，分別如下：
1、戶內結構：
主要包括室溫控制器和通斷控制閥。室溫控制器安裝于用戶室內固定位置（也可移動放置于適合位置），用于用戶室溫調控及參數查詢；通斷控制器安裝于用戶供熱入口管道，根據用戶和系統命令控制供暖閥門打開或關閉以控制室溫；二者通過無線方式進行數據通訊。2、樓內結構：
主要包括采集計算器、電源配電箱、樓棟熱量表、壓差或流量平衡閥等水力平衡設備。采集計算器采集樓棟熱量表及用戶通斷控制器的供熱運行數據，計算并分?jǐn)傆脩魺崃浚捎?/span>GPRS或網絡通訊方式與系統管理中心交換數據，同時進行系統、用戶管理及控制；電源配電箱為熱計量系統提供工作電源及安全防護；樓棟熱量表計量整棟建筑物的耗熱量，選用超聲波或電磁式熱量表；壓差或流量平衡閥用于樓棟及用戶供熱水力平衡調節。
3、管理系統：
京源能源監控管理系統平臺主要包括中央計算機服務站（數據傳輸終端、數據服務器、WEB服務器、網絡設備、數據中心等）、系統管理平臺軟件及客戶端軟件等，進行數據存儲、數據管理、數據統計分析、遠程監控及收費管理，同時進行客戶端查詢、繳費、維護等管理。
京源能源監控管理系統平臺包括通斷時間面積法熱計量系統、流量溫度法熱計量系統、熱量表溫控一體化系統、熱網監控管理系統、熱量表及水表管理系統6個獨立子系統平臺。通斷時間面積法熱計量系統管理平臺融合了通斷時間面積法熱計量節能管理收費系統及鍋爐房、換熱站節能改造、監控系統的綜合數據信息，為供熱節能設計、施工、運行、維護提供了系統的解決方案。
系統采用B/S架構,管理部門及用戶均可實時實地遠程登錄系統進行信息查詢及發布授權指令，管理十分便利。
服務器和管理系統接收數據采集器的上傳數據，對能耗等進行檢測并統計分析，供管理部門決策實用,并可遠程進行控制用戶閥門開關操作。管理軟件能實時監控每個采集器的運行狀態，抄表方式有自動和手動兩種方式。自動時能根據設定的時間自動對所有熱量表和閥門進行數據采集，并對數據進行存儲；手動方式抄表方便系統的調試維護。管理系統可以制作各種數據日報、月報、季報表，按照小區或者用戶（可選取順序）排列，也可以單戶排列歷史數據，制作整體報表，將各個采集數據以及結合室內面積，計算單耗、水力穩定性分析等運行分析功能。
通斷時間面積法熱計量系統管理平臺包括系統登陸、系統安全、基礎信息、設備監控、抄表管理、室溫監控、數據查詢、數據統計分析、報表管理、異常報警、繳費管理、數據備份等多個管理模塊，實現對登錄權限、角色管理、安全防護、用戶信息、供熱區域信息、設備信息、設備配置、設備監控、儀表信息、儀表監控、通斷閥門控制、室溫監控、遠程抄表管理、實時數據查詢及統計分析、歷史數據查詢及統計分析、異常信息查詢及處理、數據庫管理、報表管理等管理監控功能，為客戶提供了集智能采集、數據管理、實時監控、靈活查詢、數據安全、方便用戶等功能特點與一體的整套管理系統。
管理管理軟件特點：
1）、系統B/S架構設計，管理部門及用戶均可實時實地遠程登錄系統進行信息查詢及發布授權指令，方便快捷；
2）、實時性，系統數據可以根據用戶需要實時采集更新，及時反映供熱系統及用戶用熱實際情況；
3）、智能化，系統可以根據需要自行遠程配置修改用熱用戶、設備、控制閥門、控制溫度、供熱時間、數據采集等系統控制參數，實現系統無人化自動運行監控調節；
4）海量數據存儲，系統采用獨立數據服務器，可根據區域、公司等多臺配置，也可實現在云端存儲，數據存儲任意擴展，供熱用戶不受限制，實現城市供熱數據一體化；
5）安全性，系統數據服務器和WEB服務器分離，數據服務器采用先進網絡安全設計，有效保證數據的安全。系統訪問權限、角色設置也進一步保證了用戶數據的安全；
6）開放性，系統可兼容國內外多家廠商熱計量裝置設備，同時可實現與供熱管理部門熱網管理系統、數據服務系統及銀行收費管理系統無縫接口，共享系統數據，體現了系統良好的兼容性和開放性；
7）靈活性，系統采用模塊化設計，用戶可根據需要配置不同的功能模塊，可靈活設置系統數據的分析、查詢以實現分區域、分公司等不同管理模式，實現系統性價比；
8）便捷性，用戶界面采用瀏覽器方式，也可根據需要安裝手機及智能終端客戶端，用戶可實時實地進行查詢控制操作，界面簡單、友好，給用戶提供便捷的服務；
9）易維護性，系統運行自診斷安全設計，服務器可自備也可租用，公司配備專業管理維護服務人員，保障系統安全正常運行。
4、換熱站及熱網熱源節能系統：
與通斷時間面積法熱計量系統緊密相連的是整個熱網的節能改造系統，主要包括二次網的水力平衡設備及管網流量、壓力、溫度監控設備，換熱站氣候補償
